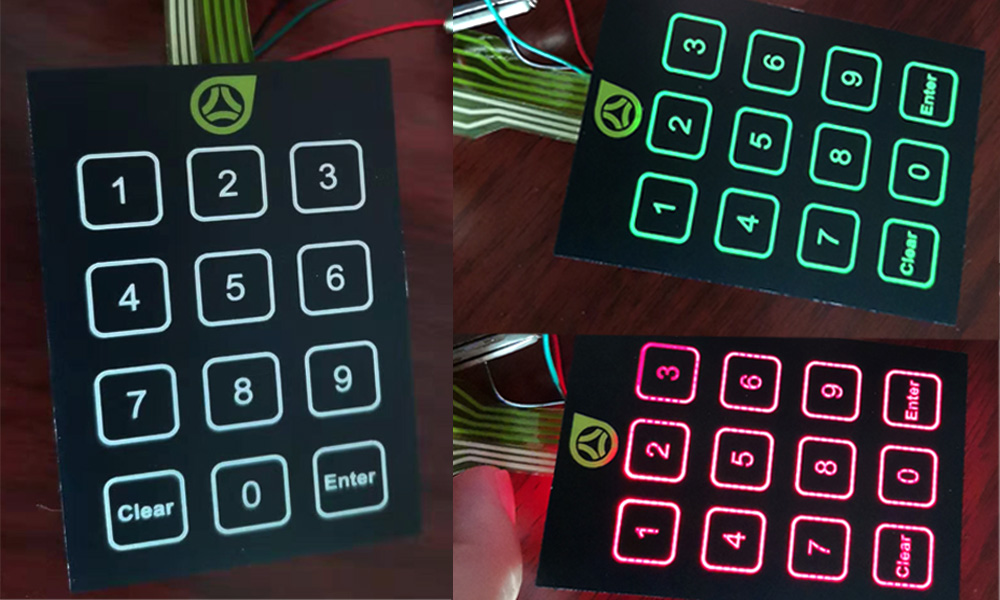

LED-Hinterleuchtungsoptionen für Folientastatur

Eine der Möglichkeiten, die Benutzererfahrung zu verbessern und Ihre Geräte von der Konkurrenz abzuheben, besteht darin, eine Hintergrundbeleuchtung in das Design des Membranschalters zu integrieren. Die Hintergrundbeleuchtung umfasst das strategische Platzieren von Leuchten im Aufbau des Membranschalters, um Tastaturen, Beschriftungen und Displays besser lesbar zu machen. Je nach eingesetzter Hinterleuchtungsmethode gibt es spezifische optische (kosmetische) sowie kostenbezogene Vor- und Nachteile, die berücksichtigt werden sollten.

Leuchtdioden (LEDs)

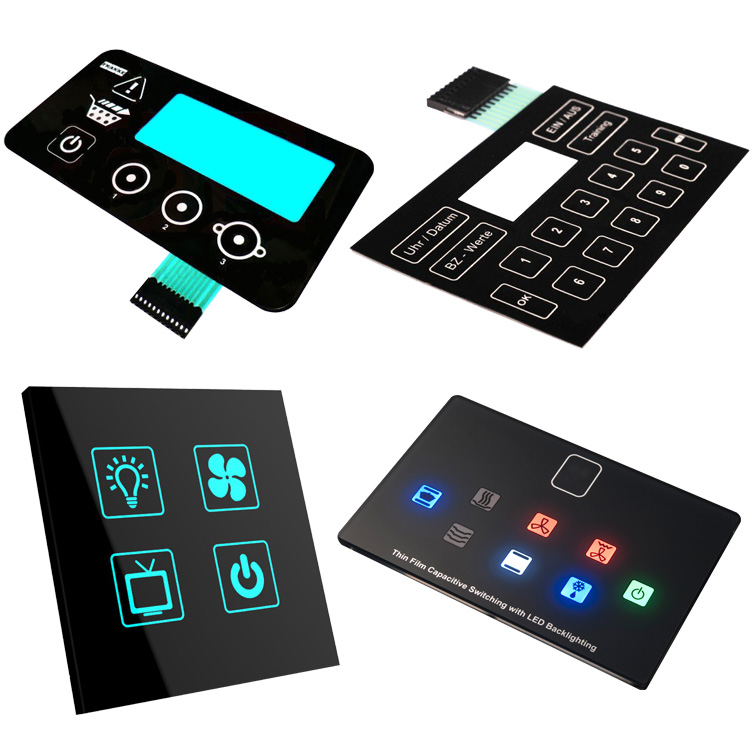

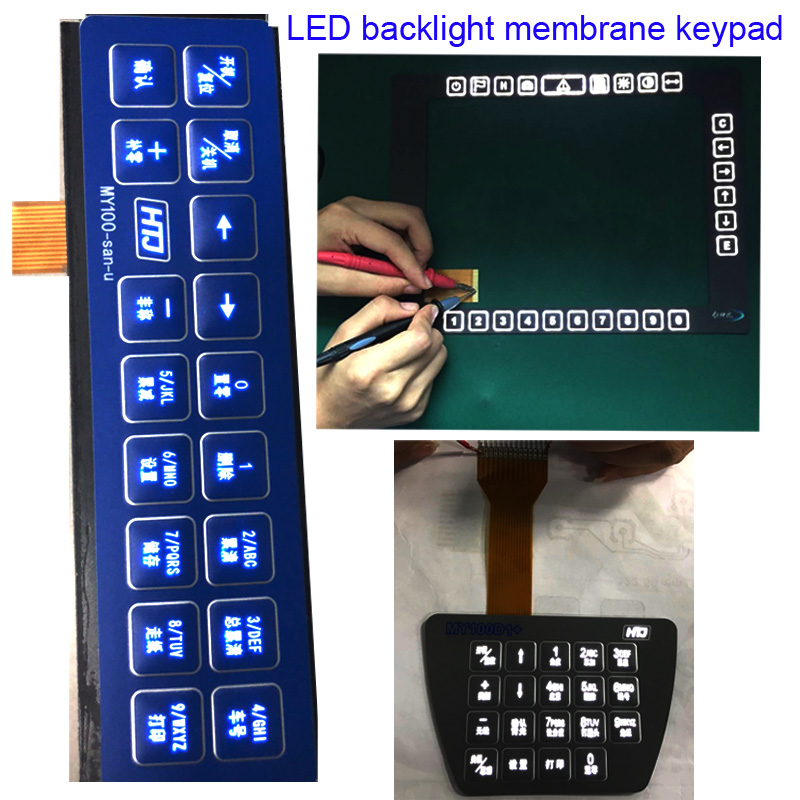

LEDs werden hauptsächlich als Anzeigeleuchten eingesetzt und sind eine beliebte, kostengünstige Punktlichtquelle. Eingebettete LEDs erzeugen nur sehr wenig Wärme und sind in einer Vielzahl von Farben erhältlich, darunter Rot, Gelb, Grün, Blau, Weiß sowie zweifarbige Lampengehäuse. Es stehen verschiedene Helligkeitsstufen zur Verfügung, von denen einige speziell für den Einsatz in Außenumgebungen konzipiert sind.SMD-LEDs (Surface-Mount) können direkt in unsere Polyester-Schalterkonstruktionen eingebunden werden und bieten so eine zuverlässige und kostengünstige Lichtquelle.

In PCB-Membranschaltern und Kupfer-Flex-Membranschaltern kann eine noch größere Vielfalt an Lampengehäusen verwendet werden. Diese lassen sich durchsteckend (through-hole) verlöten, was die Haltbarkeit zusätzlich erhöht.

Weitere Merkmale der LED-Hinterleuchtung

Hohe Zuverlässigkeit und lange Lebensdauer – typischerweise mehr als 100.000 Stunden
Geringe Kosten
Effizienter Stromverbrauch bei niedrigen Betriebsspannungen
Verfügbar in einer großen Auswahl an Farben, Helligkeitsstufen und Lampengehäusen

Elektrolumineszenz- (EL-) Beleuchtung

EL-Lampen enthalten Phosphore, die elektrische Energie direkt in Lichtenergie umwandeln. Der hohe Wirkungsgrad dieser Umwandlung minimiert den Stromverbrauch sowie Verluste durch Wärme oder IR-Strahlung. EL-Hinterleuchtungen verbrauchen daher unter normalen Betriebsbedingungen relativ wenig Strom. Sie eignen sich besonders gut für Anwendungen mit wenig oder keinem Umgebungslicht, bei denen die Hinterleuchtung nicht ständig eingeschaltet ist. Denn die Phosphore neigen bei längerer Nutzung mit hohen Spannungen und Frequenzen zur Alterung. Die nutzbare Lebensdauer einer EL-Lampe hängt von der Qualität der Phosphore sowie davon ab, mit welcher Belastung die Lampe betrieben wird.

Technische Daten von Folientastatur

1. Elektrische Eigenschaften(1) Betriebsspannung: ≤50 VDC
(2) Betriebsstrom: ≤100 mA
(3) Kontaktwiderstand: 0,5 ~ 10 Ω
(4) Isolationswiderstand: ≥100 MΩ (100 VDC)
(5) Durchschlagfestigkeit des Basismaterials: 3-5 kVDC
(6) Kontaktprellen (Contact Bounce): ≤6 ms
(7) Schleifenwiderstand: 10 Ω-150 Ω oder nach Kundenwunsch
2. Mechanische Eigenschaften
(1) Lebensdauer: >1 Million Betätigungen
(2) Schaltweg (Switch Stroke): 0,1–0,4 mm (Flach-Typ) / 0,4–1,0 mm (Taktile Ausführung)
(3) Betätigungskraft: 15 ~ 750 g
(4) Rastermaß Flex-Tail (Standard): 2,54 / 1,27/1/0,5mm
3. Umweltspezifikationen
(1) Betriebstemperatur: -20 °C ~ +70 °C
(2) Lagertemperatur: -40 °C ~ +85 °C
(3) Feuchtigkeit: 40 °C, 90 %–95 %, 240 Stunden
4. Drucktoleranzen
(1) Größenabweichung: ±0,15 mm
(2) Seitenrand (Side Boundary): ≤0,1 mm
