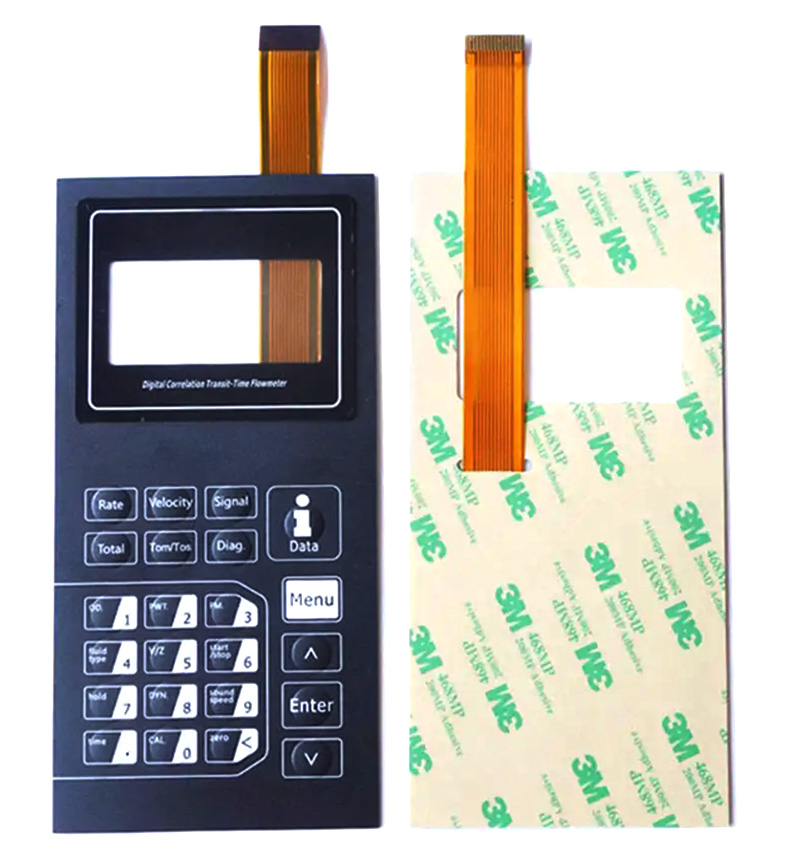

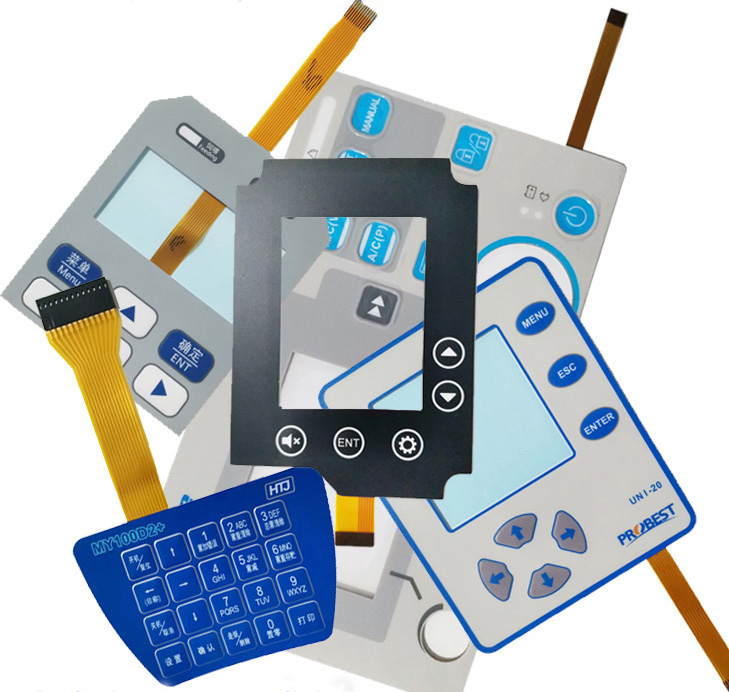

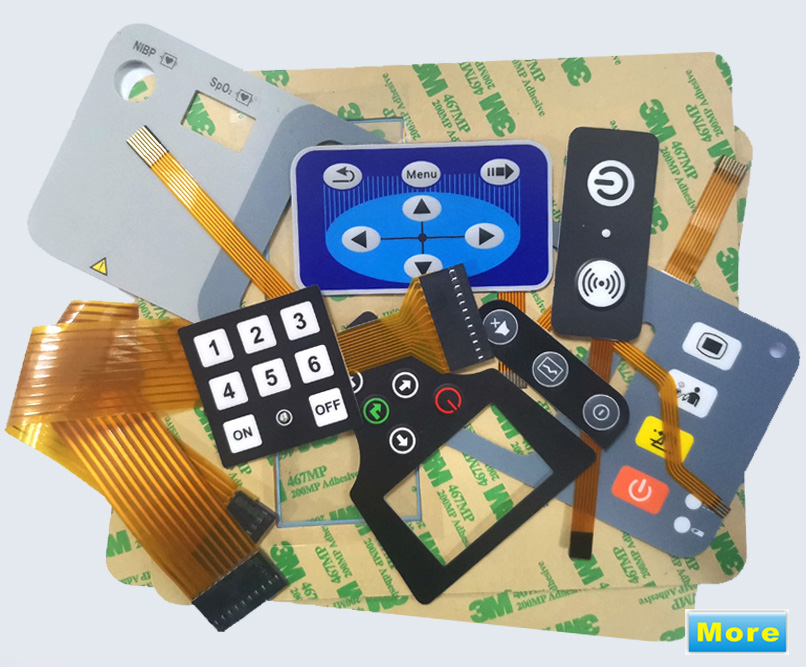

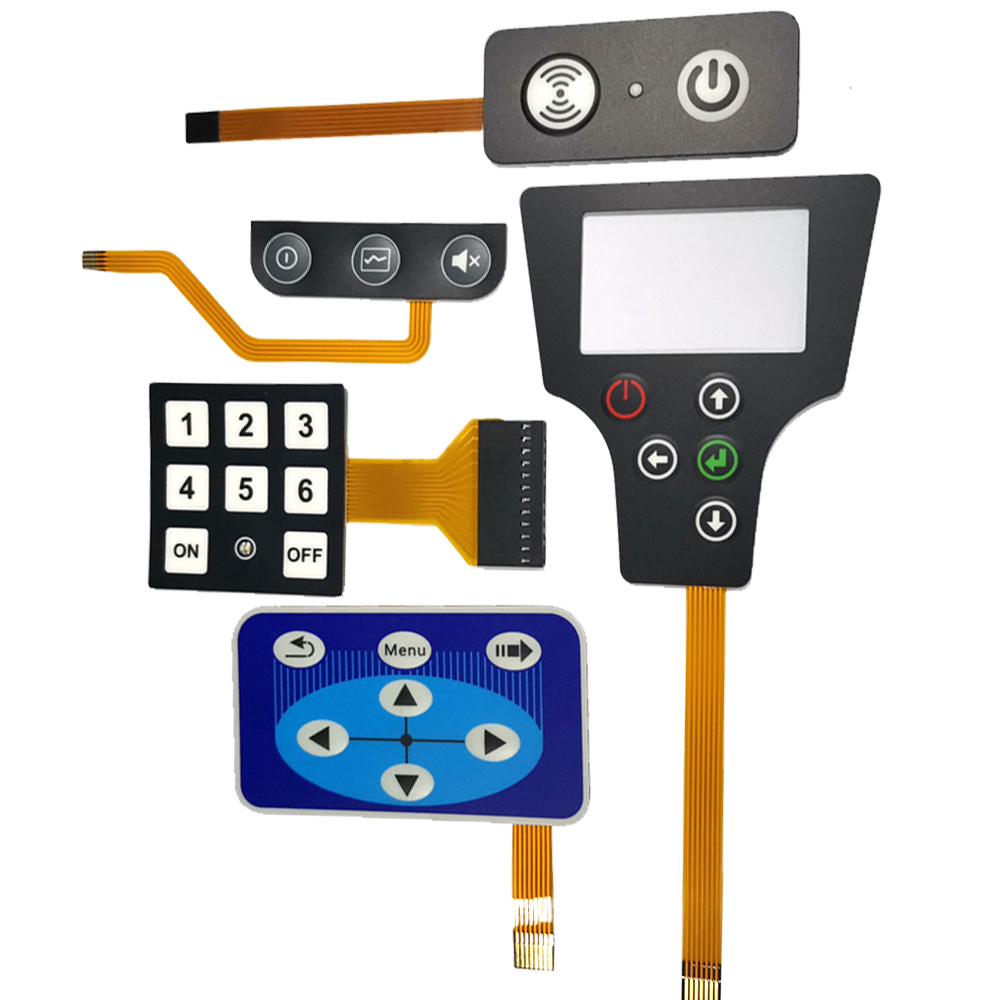

FPC-Kupfer-Flex-Folientastatur

FPC-Folientastaturfelder können je nach Ihren Schnittstellenanforderungen mit Polyester oder Polyimid (Kapton) als Basismaterial hergestellt werden. Eine sehr dünne Kupferfolie wird auf das flexible Trägermaterial laminiert und anschließend chemisch geätzt, sodass nur die gewünschten Kupferbahnen übrig bleiben.Das Ätzverfahren ist aufgrund der verwendeten Chemikalien nicht umweltfreundlich und außerdem deutlich teurer als das Siebdruckverfahren für Silberbahnen, das bei Silver-Membrane-Keypads zum Einsatz kommt.

FPC-Membrantastaturen können folgendermaßen aufgebaut werden

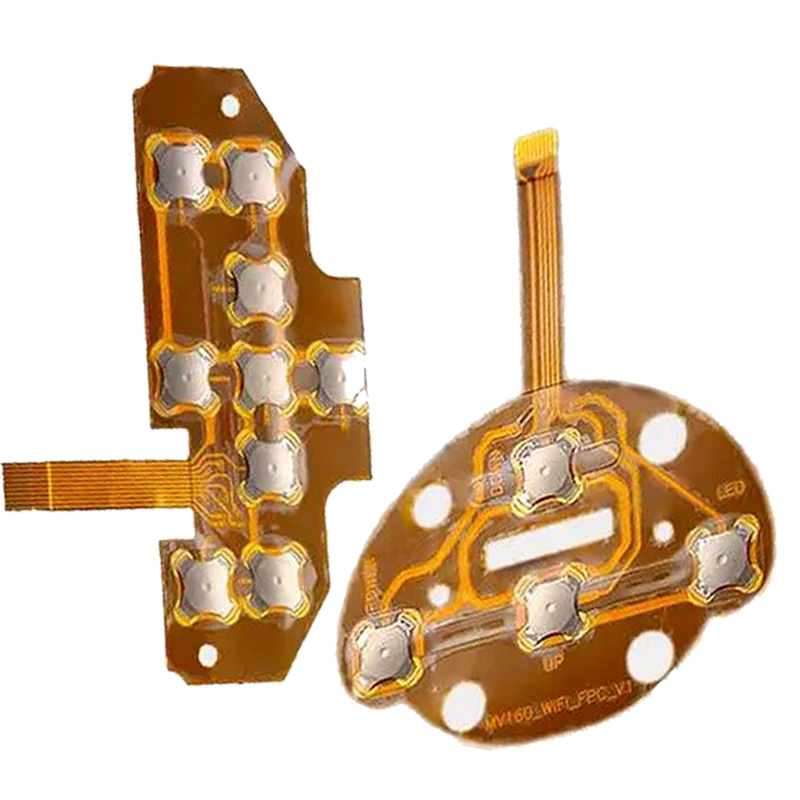

Einseitig – Leitbahnen auf einer Kupferseite des Folienträgers
Doppelseitig – Leitbahnen auf beiden Kupferseiten des Folienträgers
Rigid-Flex – laminierte Kombination aus einer flexiblen Kupfer-FPC-Schaltung mit einer starren FR4-Leiterplatte

Vorteile von FPC-Membrantastaturen

FPC-Membrantastaturen sind ideal für kleinere Bauformen, bei denen dichte Schaltkreismuster oder begrenzte Leiterbahnführungen vorliegen. Dieses Design ermöglicht es, komplexe Schaltkreismuster einer starren FR4-Leiterplatte mit der Flexibilität einer Membrantastatur zu kombinieren. Copper-Flex-Tastaturen bieten zudem den Vorteil, dass aktive und passive Bauteile hart verlötet werden können. Dadurch eignen sie sich hervorragend für Umgebungen mit starker Vibration und hohen Zuverlässigkeitsanforderungen.Designoptionen und Hinweise zu FPC-MembrantastaturenCopper-Flex-Ausführungen sind in einseitiger und doppelseitiger Bauweise erhältlich.Weitere Vorteile gegenüber herkömmlichen Silver-Flex-Membrantastaturen:Deutlich niedrigerer elektrischer Widerstand und höhere Leitfähigkeit
Sehr enge Leiterbahnführungen möglich
Gleiches dünnes Profil und dieselbe Flexibilität wie bei Silver-Flex

Weitere Designoptionen

Oberflächenveredelung (Plating): Zinn-Blei, Nickel oder Gold
Taktil oder nicht-taktil – mit Metall- oder Polyester-Domes
Kiss- oder Randprägung (Pillow oder Rim-Embossing) der Grafikfolie
LEDs und andere Bauteile können verlötet werden und sind deutlich robuster
Grafikfolien können digital bedruckt, siebbedruckt oder in Kombination beider Verfahren hergestellt werden
Integration von transparenten und getönten Sichtfenstern
Selektive Oberflächenstrukturen und UV-härtende Schutzbeschichtungen (UV Hardcoat) möglich

Technische Daten von Folientastatur

1. Elektrische Eigenschaften(1) Betriebsspannung: ≤50 VDC
(2) Betriebsstrom: ≤100 mA
(3) Kontaktwiderstand: 0,5 ~ 10 Ω
(4) Isolationswiderstand: ≥100 MΩ (100 VDC)
(5) Durchschlagfestigkeit des Basismaterials: 3-8 kVDC
(6) Kontaktprellen (Contact Bounce): ≤6 ms
(7) Schleifenwiderstand: 10 Ω-150 Ω oder nach Kundenwunsch
2. Mechanische Eigenschaften
(1) Lebensdauer: >1 Million Betätigungen
(2) Schaltweg (Switch Stroke): 0,1–0,4 mm (Flach-Typ) / 0,4–1,0 mm (Taktile Ausführung)
(3) Betätigungskraft: 15 ~ 750 g
(4) Rastermaß Flex-Tail (Standard): 2,54 / 1,27/1/0,5mm
3. Umweltspezifikationen
(1) Betriebstemperatur: -20 °C ~ +70 °C
(2) Lagertemperatur: -40 °C ~ +85 °C
(3) Feuchtigkeit: 40 °C, 90 %–95 %, 240 Stunden
4. Drucktoleranzen
(1) Größenabweichung: ±0,15 mm
(2) Seitenrand (Side Boundary): ≤0,1 mm
