Kapazitive Folientastatur

Die Berührungsmembranschalter werden nach ihrem Funktionsprinzip in zwei Typen unterteilt: resistive Folientastatur und kapazitive Folientastatur. In vielen Anwendungsbereichen hat sich die kapazitive Berührungssensor-Technologie zur Mainstream-Technologie der Touch-Erkennung entwickelt. Kapazitive Touch-Schalter ermöglichen ein ästhetisch ansprechenderes und hochwertigeres Produktdesign. Ein kapazitiver Touch-Schalter kann isolierende Materialien mit einer Dicke von mehr als 20 mm durchdringen und erfassen – wie z. B. gehärtetes Glas (Tempered Glass) oder PMMA – und erkennt dabei präzise die effektive Berührungsposition des Fingers.Die Empfindlichkeit, Stabilität und Zuverlässigkeit eines kapazitiven Touch-Schalters verändern sich nicht durch Umwelteinflüsse oder langfristige Nutzung. Zudem zeichnet er sich durch hervorragende Wasserdichtigkeit und starke Störfestigkeit (Anti-Interferenz-Fähigkeit) aus.

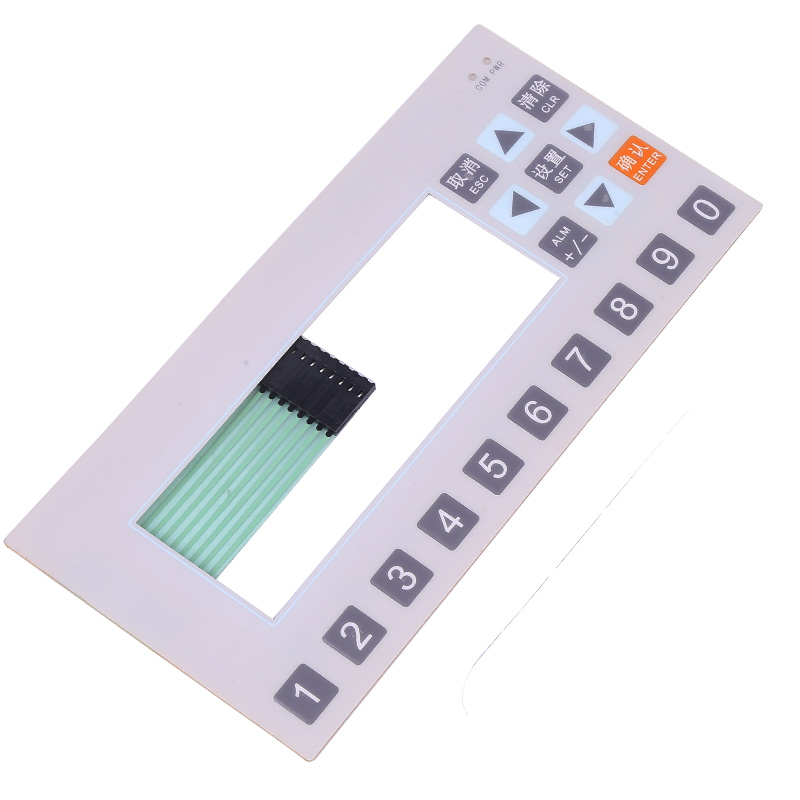

Durch die kapazitive Touch-Technologie können die Overlay-Materialien sehr vielfältig gestaltet werden und sind nicht mehr nur auf dünne PET- oder PC-Folien beschränkt.Bei herkömmlichen Membranschaltern mit mechanischen Tasten (Metal Domes oder Polydomes) sowie bei Standard-Membrantastaturen wird ausschließlich dünne PET- oder PC-Folie als Grafik-Overlay verwendet. Zum Auslösen der Funktion muss mit relativ hohem Kraftaufwand auf die Taste gedrückt werden, damit die leitfähigen Bereiche der Polydome oder Metal Domes mit den leitfähigen Bahnen der Schaltkreislage Kontakt herstellen und einen Stromkreis schließen.Bei kapazitiven Touch-Membrantastaturen oder -schaltungen ist dies anders. Als Overlay-Materialien können dicke Glasplatten, PMMA, Polycarbonat-Platten und ähnliche Materialien verwendet werden. Die Auswahl ist nicht mehr auf sehr dünne Folien beschränkt. Zudem ist kein starker Druck mehr erforderlich. Es genügt eine leichte Berührung der Tastenfläche, damit der Sensor-Pad den Schaltkreis erkennt und die gewünschte Funktion auslöst.

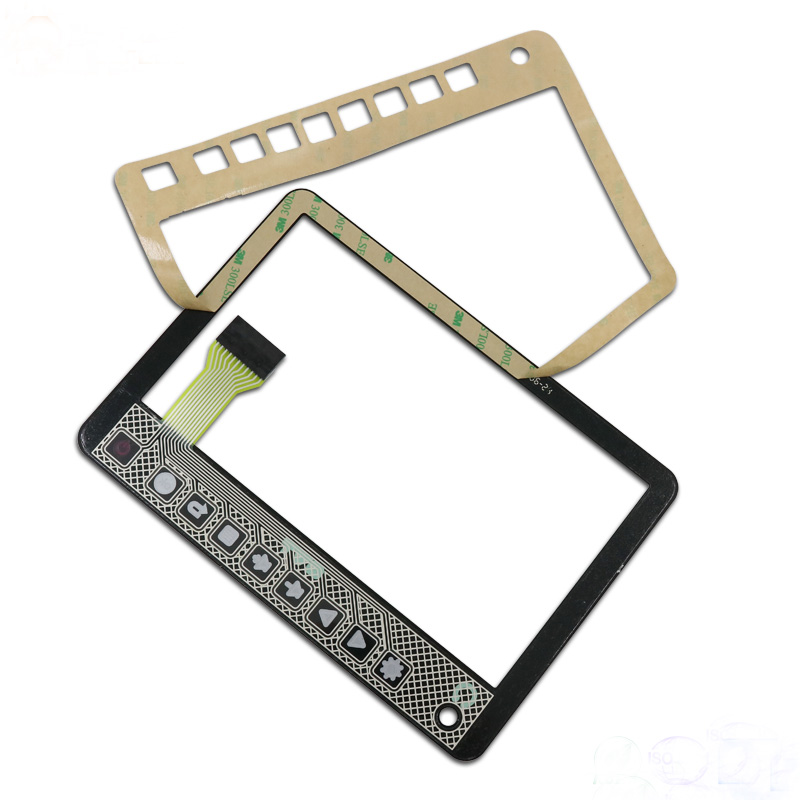

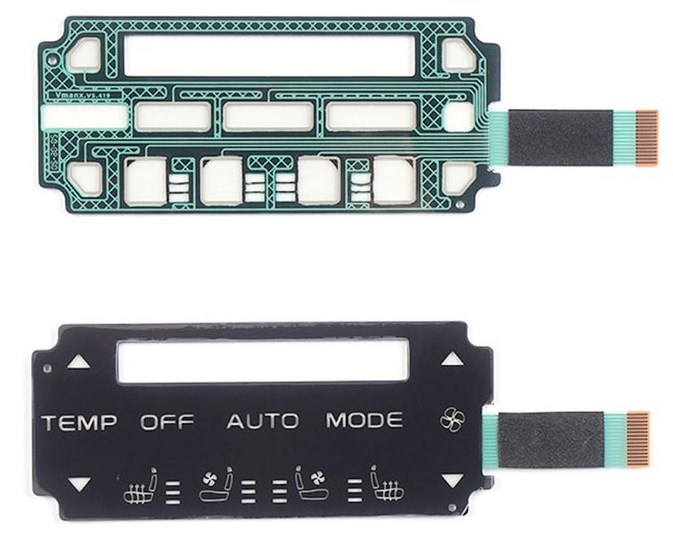

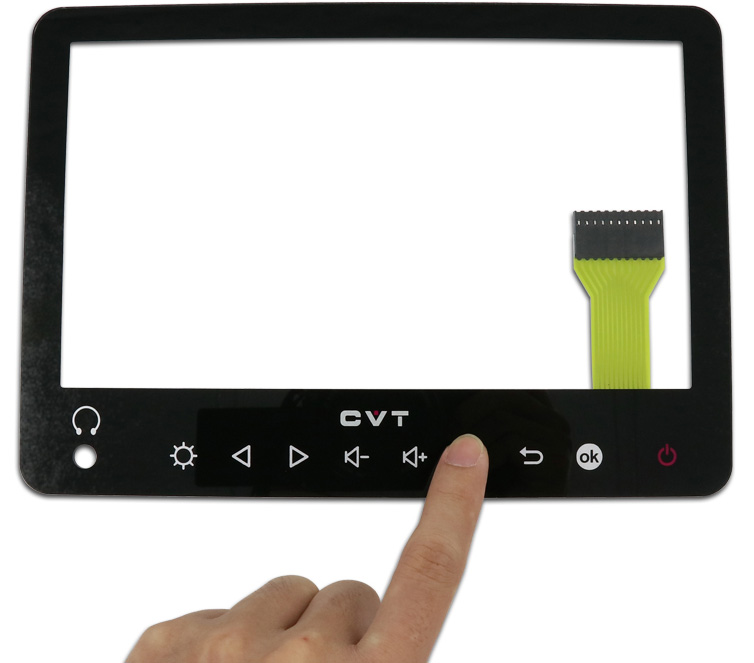

Kapazitive Folientastatur bestehen aus einer oberen Abdeckung (Top Cover) und der darunterliegenden Sensorschaltung.Die obere Abdeckung unserer kapazitiven Membranschalter kann aus PMMA, PC, Glas oder anderen Platten mit einer Dicke von 0,15 mm bis 5,0 mm gefertigt werden. Damit lassen sich nahezu alle Anwendungsbereiche auf dem Endmarkt abdecken.

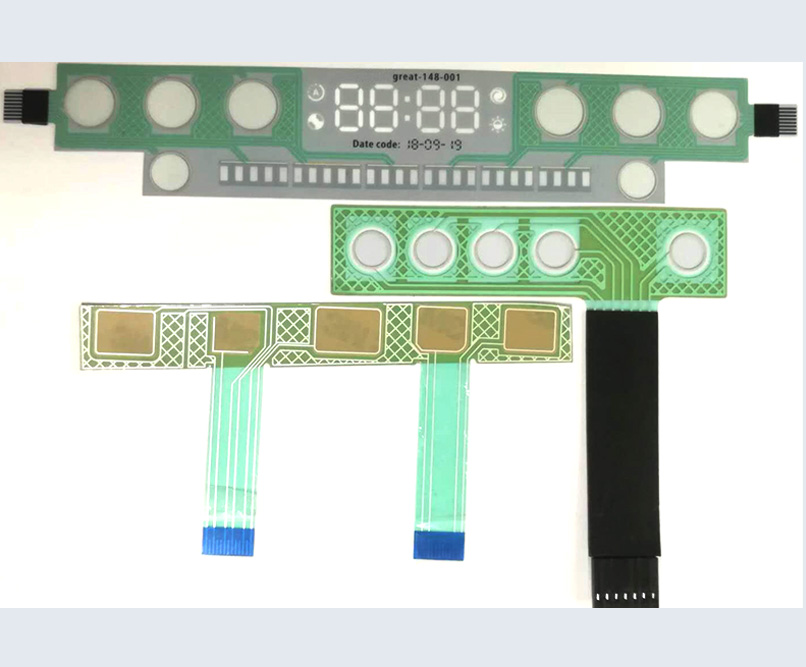

Die Sensoren der induktiven Schaltung können entweder auf PET-Folie gedruckt oder auf ITO-Folie geätzt werden.

Die Unterschiede sind wie folgt

Merkmal                        Gedruckter Sensor          ITO-geätzter Sensor
Lichtdurchlässigkeit        Niedrig (70~85 %)           Hoch (90~99 %)
Kosten                           Niedrig                                Hoch
Werkzeugkosten             Niedrig                                Hoch

Wesentliche Vorteile kapazitiver Schalter

1，Wasserdicht und leicht zu reinigen
2，Auslösung durch leichte Fingerberührung sowie mit nicht leitenden Handschuhen
3，Hinterleuchtung möglich
4，Hohe Haltbarkeit
5，Große Auswahl an Front-Overlay-Materialien
6，Benutzerfreundliche Bedienoberfläche
7，Einzelne Tasten, Mehrfachtasten oder Slider möglich
8，Geringer Strombedarf

Anwendungen für kapazitive Folientastatur / Kapazitive Touch-Sensoren

1，Medizinische Geräte und Einrichtungen
2，Gesundheits- und Pflegegeräte
3，Energietechnik
4，Computer- und Rechentechnik
5，Verschmutzte Umgebungen, Öl- und Schmutzkontamination, nasse Bereiche
Haushaltsgeräte
6，Industrielle Steuerungen
7，Luftfahrt und Schifffahrt
8，Sonstige Anwendungen

Technische Daten von Folientastatur

1. Elektrische Eigenschaften(1) Betriebsspannung: ≤50 VDC
(2) Betriebsstrom: ≤100 mA
(3) Kontaktwiderstand: 0,5 ~ 10 Ω
(4) Isolationswiderstand: ≥100 MΩ (100 VDC)
(5) Durchschlagfestigkeit des Basismaterials: 2 kVDC
(6) Kontaktprellen (Contact Bounce): ≤6 ms
(7) Schleifenwiderstand: 50 Ω-350 Ω oder nach Kundenwunsch
2. Mechanische Eigenschaften
(1) Lebensdauer: >1 Million Betätigungen
(2) Schaltweg (Switch Stroke): 0,1–0,4 mm (Flach-Typ) / 0,4–1,0 mm (Taktile Ausführung)
(3) Betätigungskraft: 15 ~ 750 g
(4) Rastermaß Flex-Tail (Standard): 2,54 / 1,27/1mm
3. Umweltspezifikationen
(1) Betriebstemperatur: -20 °C ~ +70 °C
(2) Lagertemperatur: -40 °C ~ +85 °C
(3) Feuchtigkeit: 40 °C, 90 %–95 %, 240 Stunden
4. Drucktoleranzen
(1) Größenabweichung: ±0,15 mm
(2) Seitenrand (Side Boundary): ≤0,1 mm
